廢氣處理系統集氣罩的基本形式

　　集氣罩有多種形式，在廢氣處理系統中集氣罩常用的基本形式有三類集氣罩。

　　一、密閉罩

　　將污染源的局部或整體密閉起來的集氣罩。它可以分為全密閉裂和半密閉罩。全密閉罩又稱為整體密閉罩。它將污染源全部限制在一個密閉空間內，只在罩上面留出觀察窗或檢查門。這種罩只需較小的排風量就可以有效的控制污染源的擴散，且不受外界氣流的影響。整體密閉罩適用于具有振動的設備或輸送有害氣體氣流速度較大的發生源。半密閉罩又稱為局部密閉罩，它將污染源大部分野閉，把工藝設備留在罩外，便于工人操作。半密閉罩適用于產塵點固定，產塵氣流速度不大的運地源，在工業生產不允許對設備全部密封或密封后不便操作的情況下，可以考慮用這種集氣罩。

　　二、外部吸氣罩

　　外部吸氣罩是利用罩口外部吸氣匯流的運動將污染物吸入罩內，按罩口與污染源之間位置關系分為上部集氣罩、側吸罩、槽邊集氣罩和下部集氣罩。它適用于受工藝條件限制，無法將污染源封閉起來的場合。當污染氣流運動方向與集氣罩吸氣方向不一致或污染源與罩口距離較近時，一般需要較大的排風量才能控制污染氣流的擴散，而且易受橫向氣流的干擾，致使捕集效率下降。

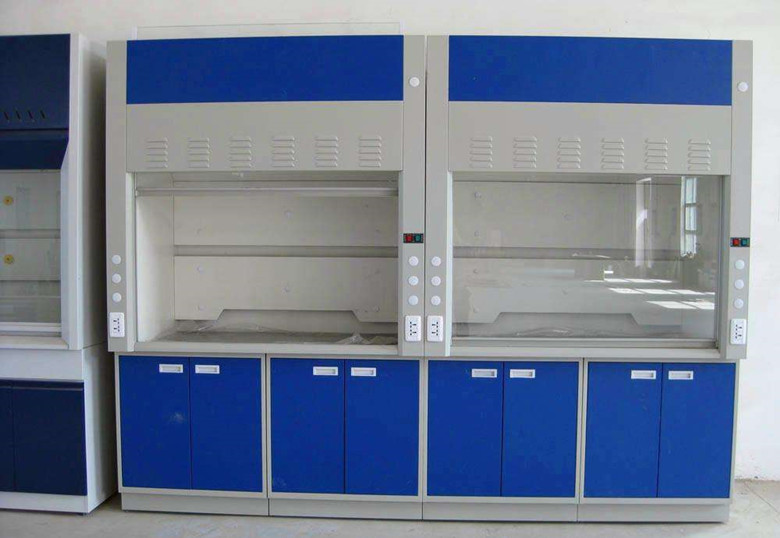

　　三、通風柜

　　通風柜也稱箱式排氣罩，它實際是一個具有操作孔的密閉式工作臺。操作人員將手伸人罩內，在臺上進行有害物的作業，通過孔口氣流防止污染物的外逸。優點是控制效果好，排風量大于全部密閉罩，小于其他形式的集氣罩。
